Před koncem roku 2020 společnost Hitachi Energy dokončila realizaci rozsáhlé rekonstrukce rozvodny distribučních rozváděčů 6 kV R700 pro významného zákazníka Orlen Unipetrol RPA v Litvínově. Rozvodna R700, součást lokální distribuční soustavy, je tvořena zrcadlově uspořádanými rozvodnami R701 a R702. Obě rozvodny tvoří vždy dva zdrojové rozváděče, kam jsou připojeny transformátory 110/6,3 kV, generátory (4 x cca 25 MW), zemnící tlumivky s odporníkem a diferenciální reaktory pro omezení zkratového proudu.
Na zdrojové rozváděče jsou připojeny sekce vzájemně propojených a rekonstrukcí dotčených distribučních rozváděčů, celkem 100 polí skříňových rozváděčů 6 kV s vakuovými vypínači. Rozvodna slouží k napájení velké části trafostanic, rafinérie Litvínov, výrobních celků Chempark Záluží a externích odběratelů připojených do lokální distribuční soustavy v Orlen Unipetrol RPA a patří tak mezi nejdůležitější v místní distribuční síti.
Rekonstrukce každého distribučního rozváděče probíhala za plného provozu celého areálu Chempark Záluží, bez vynucených odstávek a omezení výrobních technologií. Tento postup byl zvolen jako jediná možnost rekonstrukce, protože ani v řádném termínu Zarážky není možné vypnout napájení elektrické energie pro tak velkou část provozu.
V případě Orlen Unipetrolu Zarážka probíhá v pětiletých cyklech. Během ní dojde k úplnému přerušení provozu a provádí se pravidelná údržba výrobních technologií v areálu a příprava zařízení na další provozní cyklus dle legislativních a revizních požadavků. Bez napájení elektrickou energií by většina těchto prací nemohla být realizována.

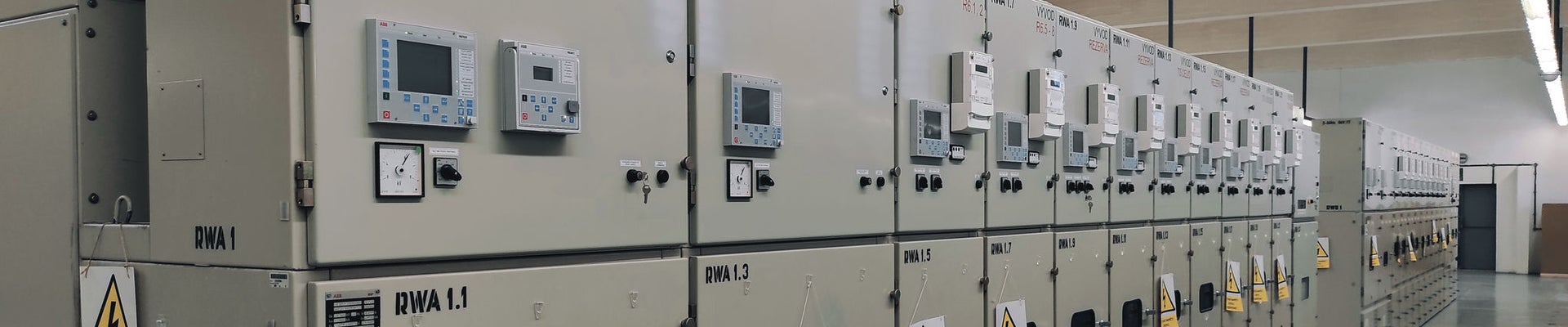

V průběhu čtyřletého trvání tohoto projektu bylo v osmi etapách zmodernizováno ovládání, monitoring a pomocné napájení osmi distribučních 6 kV rozváděčů. V roli generálního dodavatele byla ve spolupráci s projektanty ABB zajištěna postupná dodávka realizační projektové dokumentace. Výrobu, vyzbrojení a instalaci nových panelů včetně dveří do stávajících NN nástaveb VN rozváděčů s novými terminály REF630, provedla montážní firma INELSEV.
Tyto nové terminály REF630 nahradily původní, servisně již nepodporované ochrany REF542. Nové terminály REF630 komunikují po protokolu IEC61850, který je v posledních letech v energetice běžným standardem. Terminály umožňují zákazníkovi mnohem jednodušší správu zařízení a přístup k provozním datům, jako jsou například poruchové záznamy.
Použití terminálů REF630 umožnilo zákazníkovi opět využít kompletních služeb uzavřené servisní smlouvy, včetně garantovaného nástupu servisních techniků na opravy a poskytnutí servisních dílů těchto terminálů. „V rukou našich techniků byl kompletní návrh nového chránění včetně výpočtů nastavení, konfigurace ochran a uvedení do provozu,“ uvedl Josef Řezníček, projektový manager zakázky. Součástí projektu byla i úprava stávajícího řídicího systému MicroSCADA, který patří mezi nejrozsáhlejší systémy řízení rozvoden v ČR.
Jak již bylo zmíněno, rekonstrukce právě odstaveného rozváděče 6kV probíhala za plného provozu okolní technologie. Pro zajištění systémových funkcí a blokování mezi rekonstruovanými a nerekonstruovanými rozváděči bylo nutné provést provizorní elektrické vazby s využitím propojovacích kabelů mezi rozváděči. Ty zajistily provizorní navázání obvodů logické ochrany přípojnic, působení přetlakových klapek, obvodů měření pro kontrolu synchronního stavu a různé systémové blokády. Po dobu rekonstrukce bylo nutné vypnout systémy frekvenčního a přetokového odlehčení pro rozvodny R700. Tento provozní stav kladl velké nároky na dispečerské řízení celé distribuční sítě.
Velký důraz byl po celou dobu rekonstrukce kladen na pečlivou přípravu a prověření všech kroků ve spolupráci s techniky lokální distribuční soustavy Orlen Unipetrol RPA, na které se nejvíce podíleli Ing. Vladislav Baláš a Ing. David Papoušek. A to z hlediska technického i organizačního, aby se zamezilo jakémukoli výpadku technologické výroby.
Takovýto projekt proto vždy představuje výzvu pro celý realizační tým. „Důvěru zákazníka jsme nezklamali a úspěšně jsme navázali na předcházející rekonstrukci rozvodny R200. Navíc jsme zhodnotili naše zkušenosti z obdobných projektů v nepřetržitých provozech, kde každé neplánované přerušení znamená významnou finanční ztrátu, “ dodal Marek Fiala, obchodní ředitel jednotky Business Unit Grid Automation. Poděkování patří všem, kteří se na projektu podíleli.
Za realizační a sales tým Business Unit Grid Automation: Tomáš Krejčí, Josef Řezníček, Marek Fiala
Za společnost Orlen Unipetrol RPA: Vladislav Baláš, David Papoušek, Petr Klár
